Basınç Aralığı ve Güvenlik Yapılandırması: Kompresör Seçimi için Saha Mühendisinin Kontrol Listesi

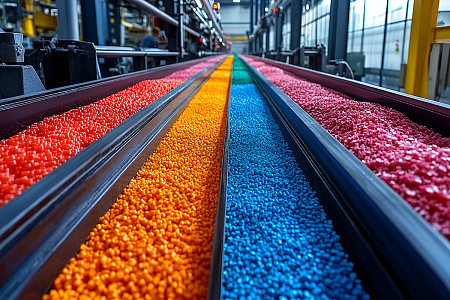

Geçtiğimiz çeyrekte Tayland'daki bir plastik fabrikasına çağrıldım. Üretim hatları 18 saattir kapalıydı. Temel neden? Üç yıldır kusursuz çalışan vidalı hava kompresörü bir gecede aniden arızalandı.

Günlükleri çıkardığımda yüksek sıcaklık alarmı tetiklenmişti ama termal sensör hiçbir zaman acil kapatma devresine bağlanmamıştı. Rotor gövdeye kaynaklanıncaya kadar kompresör çalışmaya devam etti.

O olay bir makine arızası değildi. Bu bir yapılandırma hatasıydı.

Yıllar geçtikçe, Orta Doğu'daki petrokimya tesislerinden Avrupa'daki gıda işleme tesislerine kadar dünyanın her yerinde benzer hikayelere tanık oldum. Ortak iş parçacığı nadiren kompresör tipidir. Bu, gerçek çalışma basıncına göre güvenlik konfigürasyonunda neredeyse her zaman bir gözden kaçmadır.

Bu kılavuz teorik bir makale değildir. Gerçek arızalardan elde edilen pratik bir kontrol listesidir.vidalı hava kompresörü, yüksek basınçlı piston ve santrifüj üniteleri sayesinde doğru koruyucu katmanları kendi basınç aralığınıza göre eşleştirebilirsiniz.

Düşük Basınç Aralığı (15 bar / 220 psi'ye kadar) — "Basit" Sistemlerdeki Gizli Riskler

Bu en yaygın basınç bandıdır vevidalı hava kompresörübu alana hakimdir. Bu sistemler "standart" olarak algılandığından birçok operatör temel korumanın yeterli olduğunu varsayıyor. Pratikte tekrar eden üç boşluk görüyorum:

1. Sıcaklık mantığı, yalnızca sıcaklık anahtarları değil

Temel model vidalı kompresörlerin çoğu basit bir bimetal sıcaklık anahtarı kullanır. 120°C'de devreye girer ancak o zamana kadar yağ çoktan koklaşmıştır. Düzgün yapılandırılmış bir vidalı hava kompresörü, yalnızca PLC'de geçici bir alarm değil, kablolu bir mantık kilidine sahip bir PT100 RTD sensörü içermelidir. Kontrol cihazının gücü 110°C'de fiziksel olarak kesmesi ve manuel sıfırlama gerektirmesi gerekir. Bu tek özellik, dünya çapında karşılaştığım erken rotor arızalarının %70'ini önlüyor.

2. Yağ filtresindeki fark basınç denetimi

Tıkanmış bir yağ filtresi yatakların aç kalmasına neden olur. Çoğu kompresör paketi yalnızca son tahliye basıncını izler. Fakat iyi tanımlanmış birvidalı hava kompresörüyağ filtresinin karşısında delta-P anahtarı bulunmalıdır. Basınç farkı 2,5 bar'ı aştığında, baypas valfi açılmadan ve filtrelenmemiş yağ devridaim yapmadan önce kontrol cihazı bir servis uyarısı vermelidir. Bu, kaçınılan bir revizyonla kendini amorti eden düşük maliyetli bir eklentidir.

3. Faz koruması ve rotasyon doğrulaması

Endonezya, Nijerya ve Brezilya'da ters dönüş hasarı gördüm; her zaman sahanın elektriği yeniden bağlandıktan sonra. Düzgün yapılandırılmış bir vidalı kompresör, dönüş yanlışsa başlatmayı fiziksel olarak önleyen bir faz sırası rölesi içermelidir. Bu isteğe bağlı değildir; her satın alma siparişinde belirtilmesi gereken temel bir katmandır.

Düşük basınçlı çalışma için, bu üç korumaya sahip çift loblu vidalı hava kompresörü, güvenilirlik ve güvenlik arasında en iyi dengeyi sunar. Fiyat avantajı ne olursa olsun, kablolu termal ve faz koruması olmayan bir paketi kabul etmeyin.

Orta Basınç Aralığı (15–40 bar / 220–580 psi) — Pistonlu Kompresörlerde Termal Kademeli Yönetimi

15 barı aştığınızda pazar çok kademeli pistonlu kompresörlere doğru kayar. Buradaki güvenlik sorunu yalnızca basıncın kontrol altına alınması değil, termal gradyan yönetimidir.

Birkaç yıl önce Hindistan'daki bir PET preform tesisinde çıkan yangını araştırdım. İki aşamalı pistonlu kompresörde ara soğutucuda tıkanıklık yaşandı. İkinci aşama tahliye sıcaklığı 230°C'ye yükseldi ve tahliye vanasındaki karbon birikintilerini ateşledi. Alev kartere geri döndü.

Araştırma, kompresörün yalnızca son tahliye sıcaklığını izlediğini ortaya çıkardı. Ara aşamanın bağımsız koruması yoktu.

Orta basınçlı piston üniteleri için tartışılmaz üç güvenlik katmanı öneririm:

•  Her sıkıştırma aşamasında bağımsız sıcaklık izleme.Her silindir çıkışının kendi termokupluna sahip olması gerekir ve PLC, yalnızca son çıkışı değil, herhangi bir aşamanın tasarım sınırını aşması durumunda kapatmayı tetiklemelidir.
• Uyarı göstergeli mekanik emniyet valfleri.Yüksek basınçlı servislerde emniyet valfleri kaldırılıp tekrar yerine oturabilir ancak tam olarak kapanamayarak mikro sızıntılara neden olur. Operatörlerin vananın rahatlayıp rahatlamadığını doğrulayabilmesi için vanaları kaldırma kolu ve görsel göstergeyle belirtin. Bu özellikle uzak veya gözetimsiz sitelerde önemlidir.
• Manuel yedeklemeli otomatik yoğuşma suyu tahliyeleri.Orta basınçlı sıkıştırmada nem kaçınılmazdır. Otomatik tahliyeler başarısız oluyor; nemli ortamlarda solenoid bobinlerin yandığını gördüm. Her otomatik tahliye, haftalık manuel kontrol için yazılı bir prosedürle birlikte, manuel izolasyon ve tahliye vanasıyla desteklenmelidir.

Yüksek Basınç Aralığı (40 bar / 580 psi'nin üzerinde) — Referans Çizginiz Olarak API Standardı

Gaz dolum istasyonları, boru hattı testleri veya yüksek basınçlı nitrojen takviyesi gibi 40 bar'ı aşan uygulamalar için güvenlik konfigürasyonu en iyi uygulamadan mühendislik kurallarına doğru değişir. Bu alanda vidalı hava kompresörü nadiren kullanılır; piston veya diyafram üniteleri devreye girer. Ancak güvenlik ilkeleri örtüşmektedir.

API 618 (pistonlu kompresörler) ve ASME B31.3 boru gereksinimlerine göre her yüksek basınç paketinin içermesi gerekenler şunlardır:

1. Seri olarak çift aşırı basınç koruması.Tek bir tahliye vanası yetersizdir. Konfigürasyon, çalışma basıncının %5 üstüne ayarlanmış bir birincil tahliye vanasını ve güvenli bir havalandırma başlığına tahliye yapan %8'e ayarlanmış bir ikincil vanayı içermelidir. Bu fazlalık, Amerika Birleşik Devletleri'nde birlikte çalıştığım iki fabrikada yıkıcı kopmaları önledi.

2. Titreşim ve çubuk düşmesi izleme.Yüksek basınçlı pistonlu kompresörler önemli mekanik strese maruz kalır. Şiddetle tavsiye ederim

•  Destek halkası aşınmasını tespit etmek için her çaprazkafa kılavuzunda yakınlık probları
•  Hızın 25 mm/s'yi aşması durumunda kapatma mantığına sahip, her bir silindir kafasında titreşim transdüserleri

3. Düşük kapatmalı karter yağ basıncı.Yüksek basınçlı hizmette, yağ basıncı yatakları destekler ve aynı zamanda kapasite kontrollü boşaltıcıları da çalıştırır. Sürücüyü anında kapatan bir düşük yağ basıncı anahtarı zorunludur; bir uyarı ışığı değil, fiziksel bir kapatma rölesidir.

Santrifüj Kompresörler — Aşırı Gerilim Koruması Personel Korumasıdır

Santrifüj kompresörler genellikle büyük çarklarla çok yüksek hızlarda çalışır. En tehlikeli güvenlik olayı aşırı basınç değil, dalgalanmadır.

Santrifüjlü bir kompresör darbe aldığında, rotor milisaniyeler içinde eksenel olarak birkaç milimetre kayabilir. Ortaya çıkan titreşim, tahliye borularının kopmasına neden olabilir. Avrupa'daki bir kimya tesisinde 10 inçlik paslanmaz çelik flanşı kesen bir dalgalanma olayı gördüm.

Santrifüj üniteleri için bu güvenlik özellikleri tartışılamaz:

•  Özel hızlı etkili boşaltma valfleri ile aşırı gerilim kontrolü.Valf tepki süresi 1 saniyenin altında olmalıdır. Belirlerken tedarikçiden vana adım-cevap test raporunu isteyin. Bunu sağlayamıyorlarsa, bunu bir tehlike işareti olarak düşünün.
•  Eksenel konum denetimi (baskı yatağı aşınması).Şaft yer değiştirmesini ölçen iki bağımsız yakınlık probu kurulmalıdır. Eksenel hareket 0,3 mm'yi aşarsa (rotor tasarımına bağlı olarak), baskı yatakları arızalanmadan önce sistem kontrollü bir kapatma başlatmalıdır.
• Havalandırma akışı izleme özelliğine sahip kuru gaz contaları.Tehlikeli gazlara sahip uygulamalar için tandem kuru gaz contaları standarttır. Ancak gerçek güvenlik, sızıntı havalandırma debimetresindedir. Havalandırma akışındaki kademeli bir artış, contanın bozulduğunu gösterir ve izleme kuruluysa ve trende uygunsa haftalarca erken uyarı sağlar.

Üç Evrensel Güvenlik Kuralı — Hangi Kompresör Tipini Seçerseniz Seçin

Dünya çapında ziyaret ettiğim her tesiste (ister bir Avustralya madenindeki vidalı hava kompresörü, ister bir Rus gaz tesisindeki bir pistonlu kompresör, ister bir Alman rafinerisindeki bir santrifüj ünitesi olsun) bu üç kural geçerlidir:

1.  Kompresör çıkışında manuel izolasyon vanaları.Elektronik kapatmalar başarısız olabilir. Tahliye flanşındaki fiziksel bir küresel vana veya sürgülü vana, kontrol sistemi yanıt vermese bile operatörlere acil durumlarda kompresörü sistemden izole etme olanağı sağlar.
2. Yağlamalı sistemlerde gözetleme camı.Yağla dolu vidalı kompresörler için yağ dönüş hattı gözetleme camı basit, gözden kaçan bir güvenlik cihazıdır. Yüklü çalışma sırasında yağın aktığını göremiyorsanız yağ temizleme hattı tıkalı demektir. Bu görsel onay olmadan kompresör yavaş yavaş yağ kaybedecek ve bu durum rulmanların aç kalmasına yol açacaktır. Her yağlı vidalı hava kompresöründe standart bir ürün olarak bir gözetleme camı belirtmenizi öneririm.
3.  Her basınç ve sıcaklık sensörü için kalibrasyon kayıtları.Bunu yeterince vurgulayamam. 5°C düşük sıcaklık okuyan bir sensör, tüm güvenlik yapılandırmanızı geçersiz kılacaktır. Tedarikçinizin uluslararası standartlara (ISO 17025) göre izlenebilir fabrika kalibrasyon sertifikaları sağladığından emin olun. Ayrıca, yıllık yeniden kalibrasyon planlayın; bu, yapabileceğiniz en uygun maliyetli güvenlik yatırımıdır.

Son Seçimi Yapmak — Görevinize Göre Bir Karar Matrisi

Yeni bir kompresör istasyonu için planlama aşamasındaysanız, saha değerlendirmeleri sırasında müşterilerle paylaştığım basitleştirilmiş bir çerçeveyi burada bulabilirsiniz:

Bu Neden Önemlidir — Uyumluluğun Ötesinde

Altı kıtada kompresör sistemleri üzerinde çalıştım. En başarılı operatörler güvenlik konfigürasyonunu bir maliyet kalemi olarak görmezler. Bunu, çalışma süresi, bakım öngörülebilirliği ve personel güveni açısından kâr sağlayan bir sigorta olarak görüyorlar.

Uygun termal ve filtre korumasına sahip, doğru şekilde yapılandırılmış bir vidalı hava kompresörü, %40 daha az plansız duruşla, kötü yapılandırılmış bir üniteden üç ila beş yıl daha uzun süre dayanır. İyi donanımlı bir pistonlu kompresör, yangın tehlikesi oluşturmadan haftalar önce arızalı bir ara soğutucu konusunda sizi uyaracaktır. Aşırı gerilim korumalı santrifüj ünitesi, borularınızı 20 yıllık tasarım ömrü boyunca sağlam tutacaktır
